江苏万事达6HYH-36WB背负式烟（热）雾机

 万事达系列新型便携式烟雾机是一种以脉冲式发动机为动力施放烟（热）雾的新型施药机械，烟雾机主要由一台脉冲式喷气发动机和供药系统组成，脉冲式喷气发动机主要由燃烧室、供油系统、点火系统、冷却系统构成。

烟雾机工作时，脉冲式喷气发动机产生的高温高压气流经烟化管高速喷出，打开药液阀后，供药系统将药液按一定的计量送至烟化管内与高温高速气流混合，在遇合的瞬间，药液被破碎、蒸发、合成烟（热）雾从管尾喷出，并迅速扩散弥漫，当被防治的病虫害等对象接触到此烟（热）雾时，就很快被杀死，起到防治虫害、病害和消毒作用。

技术参数：

机型：6HYH-36WA烟雾机

烟雾射程：25-35米

耗油量：1.5L/h

油箱容积：1.5L

药箱容积：5.5L

空机重量：11-13kg

外形尺寸：A型710*290*890（工作状态）B型700*300*900*（工作状态）

电源：12V蓄电池、12.6V锂电池

燃油：93号以上汽油

喷药量：25-30L/h

启动方式：全自动

适用范围：

     烟雾机广泛用于森林、果树、甘蔗、橡胶林、高大椰子树、城市花木园林、水稻、小麦、玉米、烟草、花卉、大棚蔬菜、家禽场地、城市下水道、地下大型阴洞、高层楼房的垃圾通道、地下室、防空洞、垃圾箱及中转站场、隧道、仓库的杀虫灭菌消毒、春季倒春寒时喷洒烟雾用于防止霜冻，以及在果类着色期对果园喷洒冷水降温，增加昼夜温差，从而提高果品着色率。

 烟雾机的基本操作

一、使用前的准备

1. 添加电解液、充电：

拆下接线盒上的两个螺丝，取出电瓶，然后再取下电瓶上的工作栓、去掉红色密封帽、注

入配带独壶专用电解液，添加至最高液面线 下（见下图）并旋紧工作栓，放置20—30分钟后即可使用。充电时将充电器的电源插头插入 220V插座，然后将充电插头插入线路盒的插孔中，第一次充电需充电 12小时，以后只需充电 8小时，充电时注意，指示灯亮才代表充电正常。 锂电池充电时，由于充电器限流1.5A，请将充电器电源线先插在220VAC市电后，再插上电池充电。充电器红灯亮代表充电绿灯亮代表电已充满。

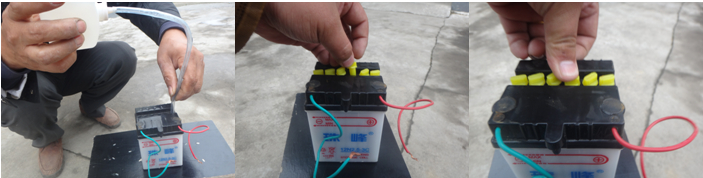

电解液添加方法：

2.安装喷管：

把喷管装入机身，药液喷头下部管子与机身输药管的橡胶管连接。

3.装汽油：

加汽油前必须关闭油路开关，本机采用纯净的93（92）号普通汽油，严禁在汽油中加入机油，每次可加上1.5升汽油，加油后盖子必须拧紧。尽量使用（中石化）提供的汽油。

4.装农药：

加药前必须关闭药液开关，将柴油和烟雾机专用农药或热雾渗透稳定剂、柴油、农药、水、配成药液加入药箱。

5. 油箱、药箱内汽油、农药严禁加满，应保留一部分空间加压。

6. 农药配制详见附件（热雾渗透稳定剂）和产品分类。

1.正常启动（出厂前机器已调试正常）：

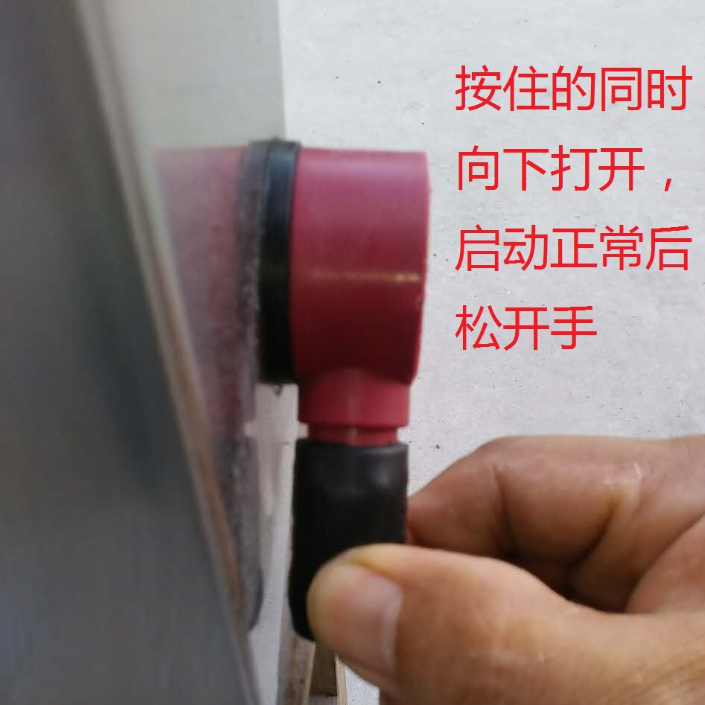

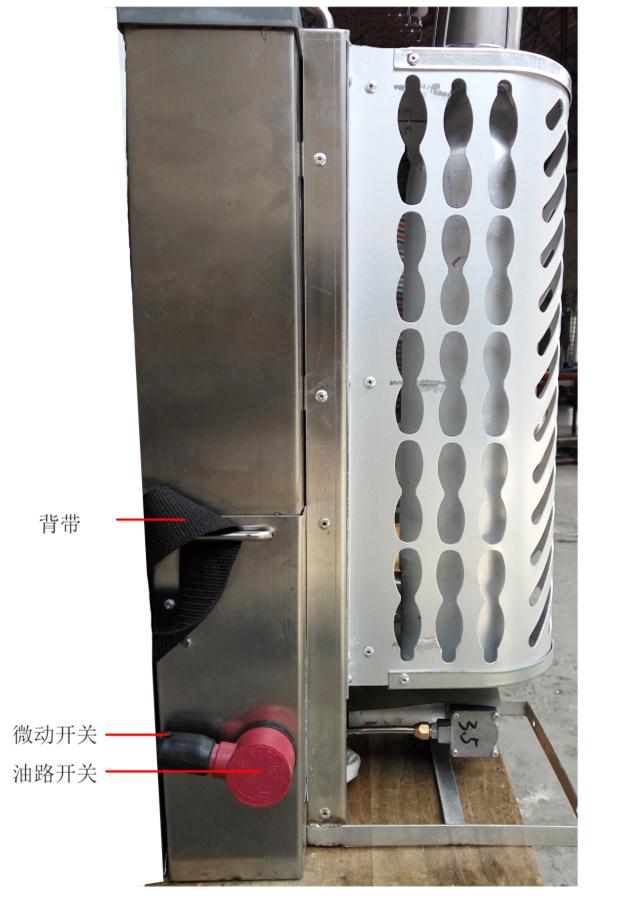

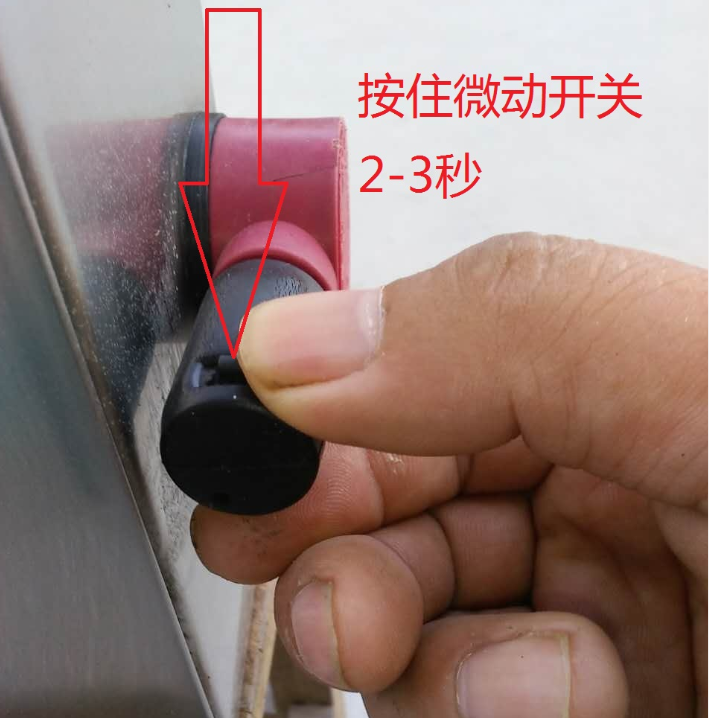

右手按住油路开关手柄上方的微动开关（连续按住2~3秒），此时可以听到火花塞叽叽的点火声和气泵工作声，然后在按住微动开关的同时向下打开油路开关，直至机器发出流畅不断的轰鸣声时松掉微动开关，即启动正常。（没有正常启动不可松掉微动开关）见 图

2.喷烟：

机器工作正常后，打开药路开关，等药箱内充气升压后就会喷出烟（热）雾。

3.停机：

（１）停机前，必须先关闭药路开关后，停１０秒钟后再关闭油路开关，严禁违反操作程序。

（２）如果机器在运行中需要停喷一小段时间，可以不关闭发动机，关闭药路开关即可。

（３）如果万一农药或汽油流入燃烧室或化油器，甚至从化油器端盖处流出，首先把化油器端盖拆下将机器面向化油器喇叭口方向倾斜摇晃几次将农药或汽油从化油器喇叭口处倒出，倒干净后，用毛巾或纸将化油器内农药或汽油和端盖上的膜片残液擦干净，装好机器再重新启动。

（4）加乙醇汽油或无铅汽油时不慎有水或农药混入，可以让机器停放10分钟左右，然后按住油路开关手柄上微动开关3至5秒向油箱内加压，最后打开油路开关，让沉淀油箱底部的水或者农药排出，排干净后，按上面(3)操作后再启动。

第七节　保养及常见故障排除

一、 保养

1.使用后要把药箱内没有用完的药液倒出来，药箱内加入热水清洗，然后将清洗后的热水喷出，以便下次正常使用。单向阀、化油器端盖拆开清洗干净，擦干后装好，机器外面用毛巾擦干净，否则时间长了，药液会使药箱和药液管等零部件提前老化、腐蚀，减少使用寿命，甚至堵塞管路，致使机器无法使用。

2.用不锈钢管刮除喷管内的积碳。

3.短时间停用后，重新使用前蓄（锂）电池必须充电。蓄电池每一个月充电一次，锂电池每6个月充电一次，以保证电池的使用寿命。

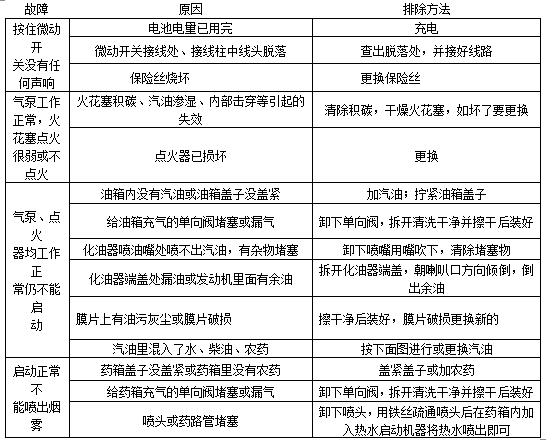

二、常见故障及排除

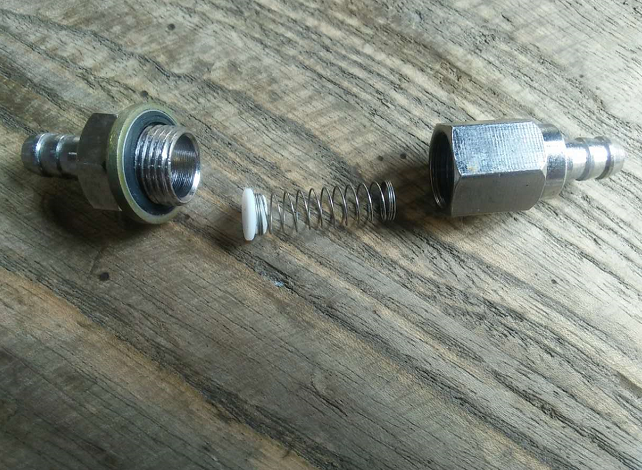

单向阀拆装：

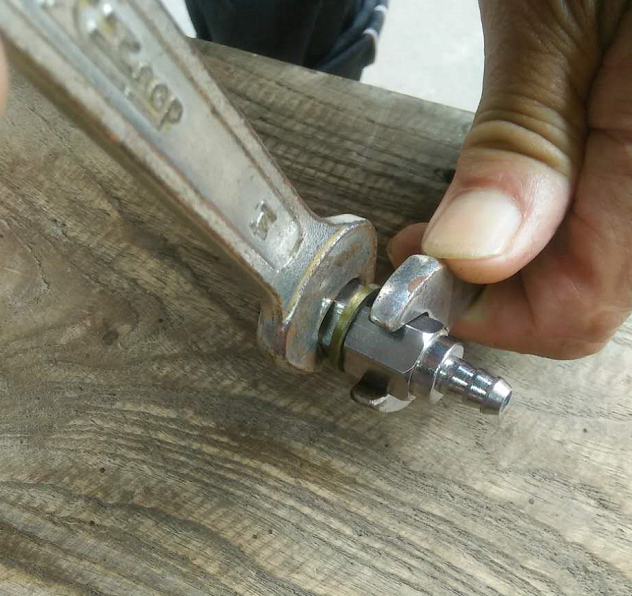

首先卸下单向阀，在工具包中备有两把14mm的开扳手按图拆卸

                                           按图将单向阀擦拭干净

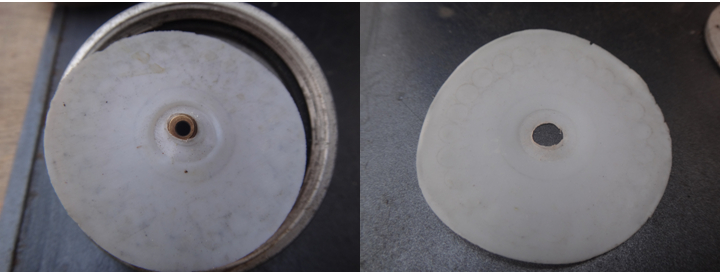

         膜片上吸满了灰尘和油污                                洁净后的膜片

药液喷头的拆装：

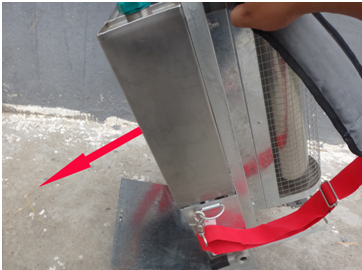

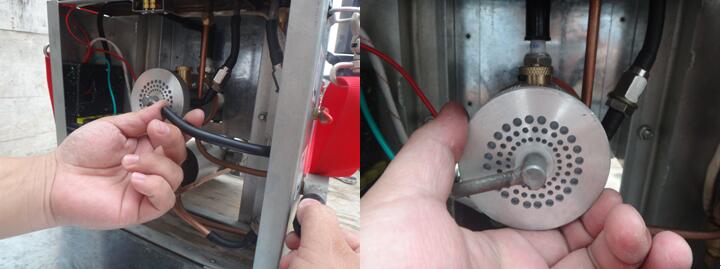

化油器余油处理方法：

       逆时针旋开端盖         向化油器端盖方向倾倒倒出余油，然后擦干后装好

油箱混入水或农药处理方法：

首先让机器静止10分钟后，然后用左手堵住胶管，右手按住微动开关给油箱充气3至5秒（此时的化油器端盖不可拧开）向下打开油路开关排除水或农药。

 端盖折下后，向下打开油路开关时，千万不可以按微动开关，以兔发生火灾，造成人员伤害。

           倒出余油后擦干装好

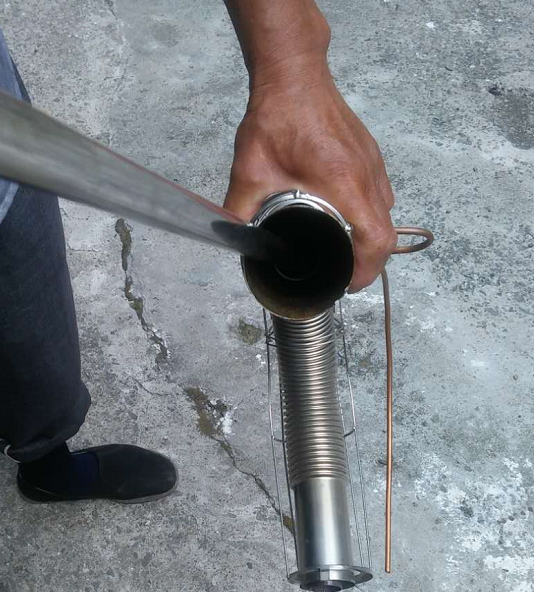

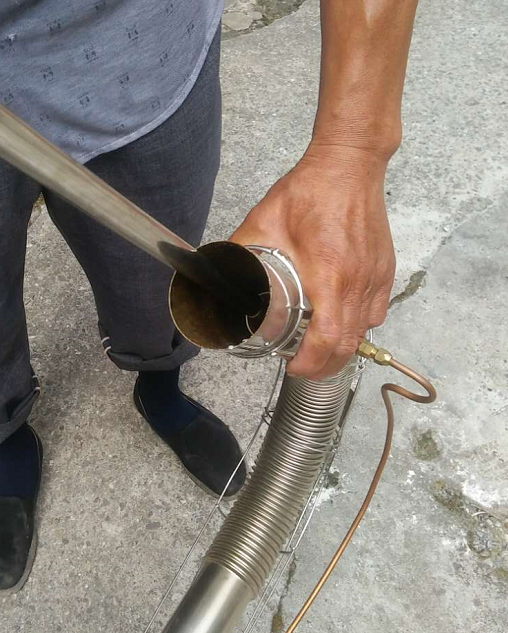

弯管积碳清除方法：

                                                       清除弯管内管积碳

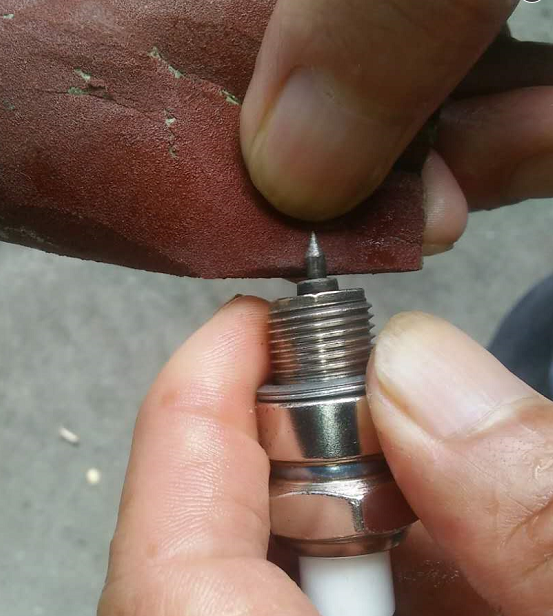

火花塞积碳清除方法：

特别提醒：

综上所述，正常使用中，按以下三步检修机器即可。

1.检查电路：按住微动开关，检查火花塞是否点火，气泵是否正常工作，坏了修理。

2.检查气路：打开油（药）箱盖子，耳听是否有出气声，如有出气声给油箱、药箱充气的单向阀正常，点火也正常的话证明机器正常，则可以加汽油或农药了。如果没有出气声，证明给它们充气的单向阀已失灵，需要清洗，重新安装。

3.检查油路和药路：打开油（药）箱盖子，察看箱内汽油和农药，少了请及时添加，油路药路堵塞应及时疏通，单向阀出气处照上，千万不可装反。如果机器长时间不使用，垫片有可能会吸附在表面，可用小棍子（头部不能用尖头的）捅一下即可，或将单向阀拆下来清洗，擦干后装好。

注：严禁加汽油的漏斗和加柴油、农药的漏斗混用。红色漏斗加汽油，白色漏斗加农药。尽量使用（中石化）提供的汽油。

安全警示及使用注意事项：

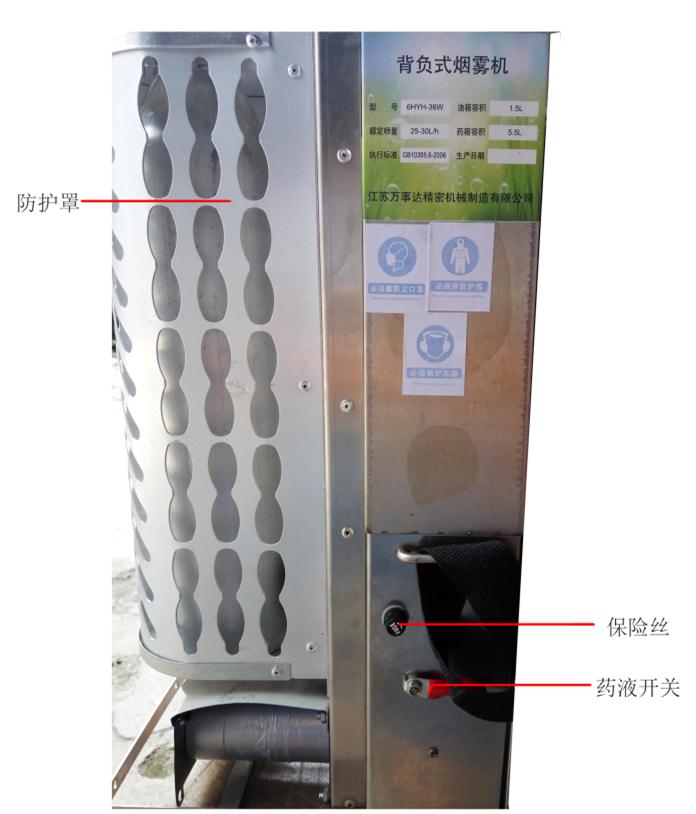

由于本烟雾机在工作时会产生高温和噪音等情况，因此要非常注意安全。本机在油（药）箱、弯（直）管处均贴（印）有防护标志。

安全使用本机，必须注意防毒、防火、防机器事故发生。必须从思想上重视，提高警惕。万万不可大意，为确保人身安全，应注意以下注意事项：

1. 操作本机应以2～3人组成机组，轮流作业，相互交替，避免一人长期处于药雾中，吸不到新鲜空气，造成人员农药中毒伤亡。

2. 机器运行时，严禁手或衣物接触燃烧室外部的防护罩和喷药管上，以免烫伤。

3. 机器严禁摔、撞、压或修理中用力敲打机器。

4. 中途需要加汽油时，必须在停机十分钟后方可加汽油，用红色漏斗加汽油时注意不要溢出或加到外面，防止引燃汽油发生火灾。

5. 机器在短时间停用几天后，使用前先将蓄（锂）电池充电，方能使用。

6. 禁止使用强酸、强碱等特殊工作液。

7. 使用烟雾机专用和常规农药时，应遵守农药厂提供的安全指示。

8. 不用时蓄电池每一个月充一次电，锂电池每六个月充一次电，延长其使用寿命。

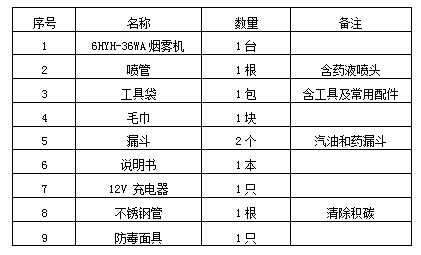

装箱单：　

易损件：膜片、胶管、火花塞

江苏万事达精密机械制造有限公司

公司地址：江苏省镇江市丹阳市延陵镇麦溪桥

邮政编码: 212300

联系电话：13615283128    15052956996     13952910283
