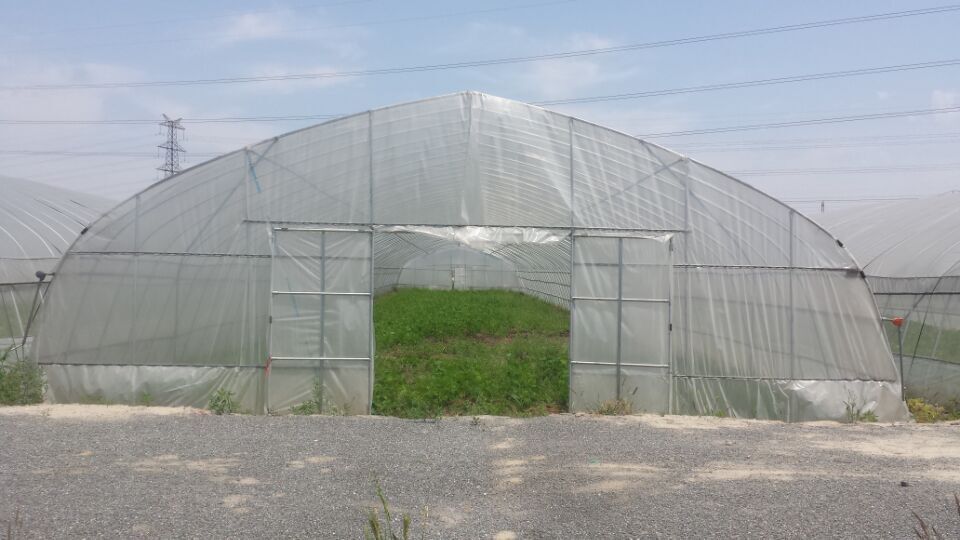

825型单体钢架钢管热镀锌蔬菜大棚

GP -825型装配式钢管塑料管棚

规格及技术要求

一、GP-825型管棚主要技术参数

1、 结构参数

顶高 H=3.1m

跨度 B=8m

肩高 h=1.8m

拱见距 a=1m

长度 L=45m

单棚面积 S=8m*45m=360㎡

2、 性能参数

风载≥0.441KN/㎡（相当于10级风）

雪载≥0.13KN/㎡（相当于20㎝雪）

主要构件的使用寿命应≥10年，所有钢管材质采用Q235A,镀锌层质量符合GB/T 13912,锌层厚度达到0.035㎜。

二、结构技术要求

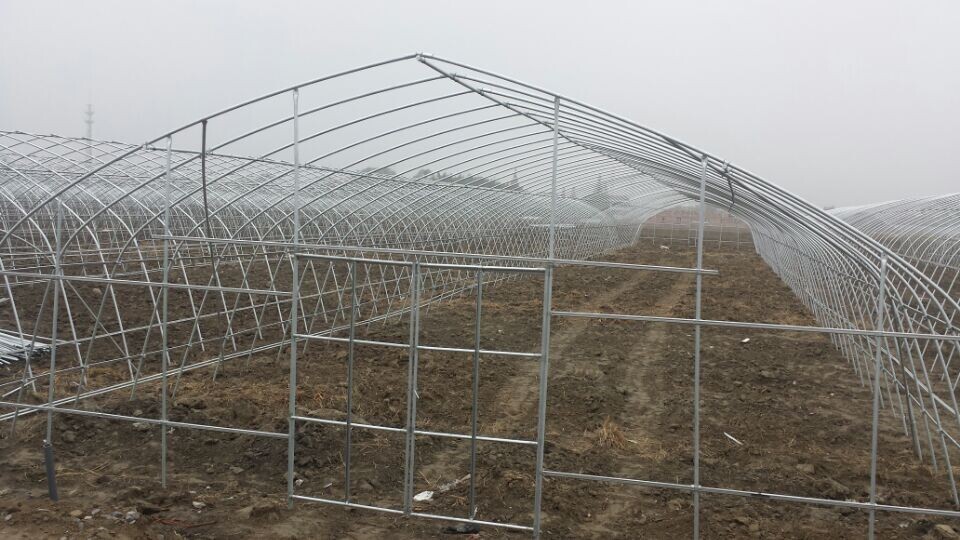

      GP-C832型管棚主拱杆采用拱形二段式结构。管棚结构主要由拱杆、移门、纵向拉杆、斜撑、手动卷膜、螺旋桩及卡槽等组成。各部分要求如下：

1. 拱杆：采用φ25×1.5㎜直缝电焊管，热浸镀锌，模具弯形加工。

2. 拉杆和斜撑：采用φ25×1.5直缝电焊钢管，热浸镀锌防腐。纵向拉杆共3条（1条顶拉杆，2条侧拉杆），斜撑在管棚两侧端部，共4根。

3. 移门：管棚山墙居中安装悬挂式移门一樘。门洞尺寸为1200*1800mm。门洞尺寸为1100*1800mm，采用40*20*1.5钢管制成。移门上滑采用60*30*15*2C型钢，下滑道为20*20*2方管。门立柱采用30*30*1.5方钢管，所有金属件均采用热浸镀锌防腐。

4. 卷膜结构：在管棚两侧立面安装手动卷膜结构，每侧一套。共二套。卷膜结构由卷膜杆，压膜卡，卷膜器等组成。其中卷膜杆采用φ22*1.2直缝电焊钢管经热浸镀锌后组成，卷膜器采用带涡轮涡杆式专用产品。

5. 卡槽及卡簧：管棚侧立面，山墙立面及移门均装有卡槽及卡簧，用以固定薄膜。卡槽采用0.7mm热镀锌钢板滚压成型，采用“必力特”牌卡簧。管棚两侧的肩部和裙部各安装一条卡槽。采用管棚卡将卡槽固定在拱杆和立柱上。卡槽端头与拱杆连接均采用抱箍方式。

6. 螺旋桩：采用8㎜钢筋冷弯成型，间距为2.4m。

7. 各节点固定要求：

l 拱杆对接处采用m6或M5螺栓对穿固定（或采用M5.5自攻自钻钉定位）。

l 顶纵拉杆与拱杆采用钢丝夹固定。

l 2条侧拉杆与拱杆采用管管卡固定。

l 斜撑与拱杆使用U型螺栓固定。

l 顶拉杆（3条）与山墙拱杆采用M6埋头螺栓由上而下对穿固定。

三、其它

1、覆盖材料：采用厚度为0.10mm长寿防滴薄膜作为大棚覆盖材料。

2、管棚两侧窗处安装25目防虫网。

3、薄膜安装完毕后，要安装压膜线。
